Palettiermuster optimieren: stabile Lagenbilder für sichere Paletten
4.6.2026
Ob eine Palette den Transport unbeschädigt übersteht, entscheidet sich beim Palettiermuster – also der Art, wie die Packstücke Lage für Lage angeordnet werden. Ein gutes Stapelbild nutzt die Palettenfläche optimal aus, hält die Ladung stabil und reduziert Transportschäden. Dieser Beitrag erklärt die wichtigsten Palettiermuster, was ein stabiles Lagenbild ausmacht und wie Sie Muster mit einem Roboter ohne Programmierung umsetzen.
Was ist ein Palettiermuster?
Ein Palettiermuster (auch Lagen- oder Stapelbild) beschreibt, wie Kartons, Säcke oder Gebinde auf der Palette positioniert und übereinandergeschichtet werden. Ziel ist eine stabile, platzsparende und transportsichere Ladeeinheit. Das passende Muster hängt von Produktform, Gewicht, Palettenmaß (z. B. Europalette 1200 × 800 mm) und Transportweg ab.
Wie das automatisierte Palettieren insgesamt funktioniert, lesen Sie im Leitfaden Palettieren mit Robotern.
Die wichtigsten Palettiermuster
In der Praxis dominieren drei Grundmuster, die je nach Produkt und Stabilitätsanforderung gewählt oder kombiniert werden.
Das Säulen- oder Blockmuster stapelt die Packstücke exakt übereinander. Es bietet die höchste Tragkraft je Stapel und ist ideal für gleichförmige, stabile Kartons – allerdings ohne Verzahnung zwischen den Lagen, weshalb es meist eine zusätzliche Ladungssicherung braucht.
Das Verbund- oder Verbandmuster ordnet die Lagen versetzt an, sodass sie ineinandergreifen. Diese Verzahnung erhöht die Stabilität deutlich und eignet sich besonders für leichtere Kartons und hohe Stapel.
Das gemischte oder rotierte Muster dreht einzelne Packstücke bzw. ganze Lagen um 90°. So entsteht ein Verbund ohne Materialmehraufwand – die gängige Wahl für Standard-Versandkartons.

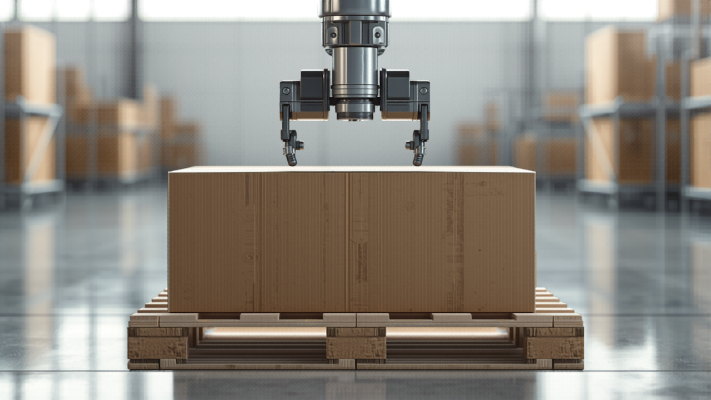

Was ein stabiles Stapelbild ausmacht
- Verbund zwischen den Lagen: Versetzte Anordnung verhindert das Auseinanderrutschen der Lagen.
- Schwerpunkt mittig und tief: schwere Packstücke nach unten, gleichmäßige Lastverteilung.
- Kein Überstand: Packstücke sollten nicht über den Palettenrand ragen (Beschädigungs- und Sicherheitsrisiko).
- Gleichmäßige Lagenhöhe: sorgt für planes Aufsetzen der nächsten Lage.
Zwischenlagen und Ladungssicherung

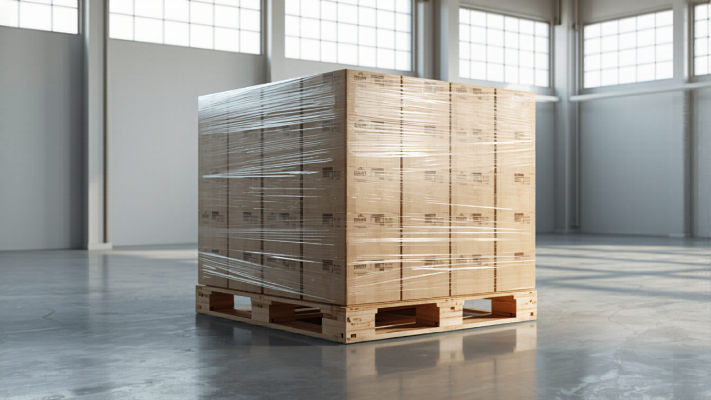

Zwischenlagen (z. B. Kartonzuschnitte) zwischen den Schichten erhöhen die Stabilität, schützen empfindliche Produkte und verbessern den Verbund – besonders bei glatten oder leichten Gebinden. Ergänzt wird das stabile Muster durch Ladungssicherung wie Umreifung oder Stretchwickeln. Moderne Palettierroboter legen Zwischenlagen automatisch mit ein.
Palettiermuster mit dem Roboter umsetzen
Der große Vorteil der Automatisierung: Muster werden digital konfiguriert statt manuell „nach Gefühl" gestapelt – exakt, wiederholgenau und jederzeit anpassbar. Mit dem no-code-Ansatz von XITO definieren Sie Lagenbilder, Zwischenlagen und Stapelhöhen per Klick und passen sie bei Produktwechsel selbst an. So bleibt die Stapelqualität konstant, auch bei wechselnden Aufträgen. Konfigurieren Sie Ihre Palettier-Lösung im XITO Designer.
Häufige Fragen (FAQ)
Welches Palettiermuster ist am stabilsten?
Verbund- bzw. Verbandmuster gelten als besonders stabil, weil die versetzten Lagen ineinandergreifen. Bei sehr tragfähigen, gleichförmigen Kartons kann auch ein Säulenmuster sinnvoll sein – oft kombiniert mit Zwischenlagen.
Wofür braucht man Zwischenlagen beim Palettieren?
Zwischenlagen erhöhen die Stabilität, schützen die Produkte und verbessern den Verbund zwischen den Schichten – vor allem bei leichten oder glatten Gebinden.
Kann ein Roboter verschiedene Palettiermuster fahren?
Ja. Über die Software lassen sich unterschiedliche Muster hinterlegen und per Klick wechseln – ohne neue Programmierung, ideal bei wechselnden Produkten.
Was ist der Unterschied zwischen Lagenbild und Palettiermuster?
Das Lagenbild beschreibt die Anordnung innerhalb einer Schicht, das Palettiermuster die gesamte Schichtung über alle Lagen inklusive Versatz und Zwischenlagen.
Fazit
Das richtige Palettiermuster ist der Schlüssel zu stabilen, transportsicheren Paletten – und mit einem Roboter konstant umsetzbar. Mehr im Leitfaden Palettieren mit Robotern oder direkt im XITO Designer.
